Station de relevage
- 8,1 m
- 41 m³/h
- 230 V
- 1,1 kW
- cuve 55 l
Réf. RV-12265
- Livraison : 10 à 15 jours ouvrables après paiement
- Appareil neuf, emballage d'origine du fabricant
- Paiement : carte, TWINT ou facture
- Garantie 2 ans
- Questions : [email protected]
Description

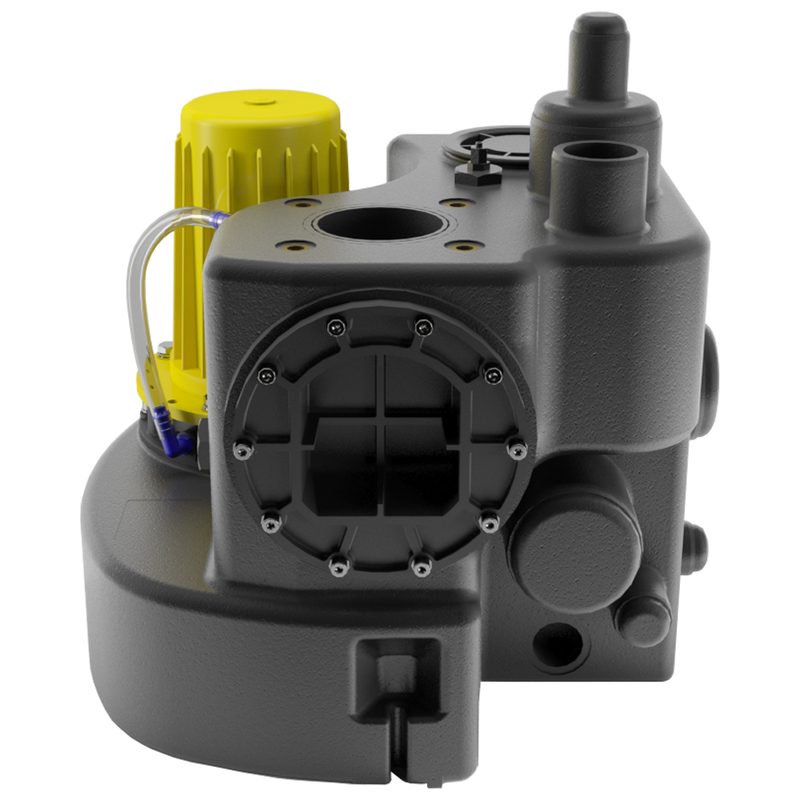

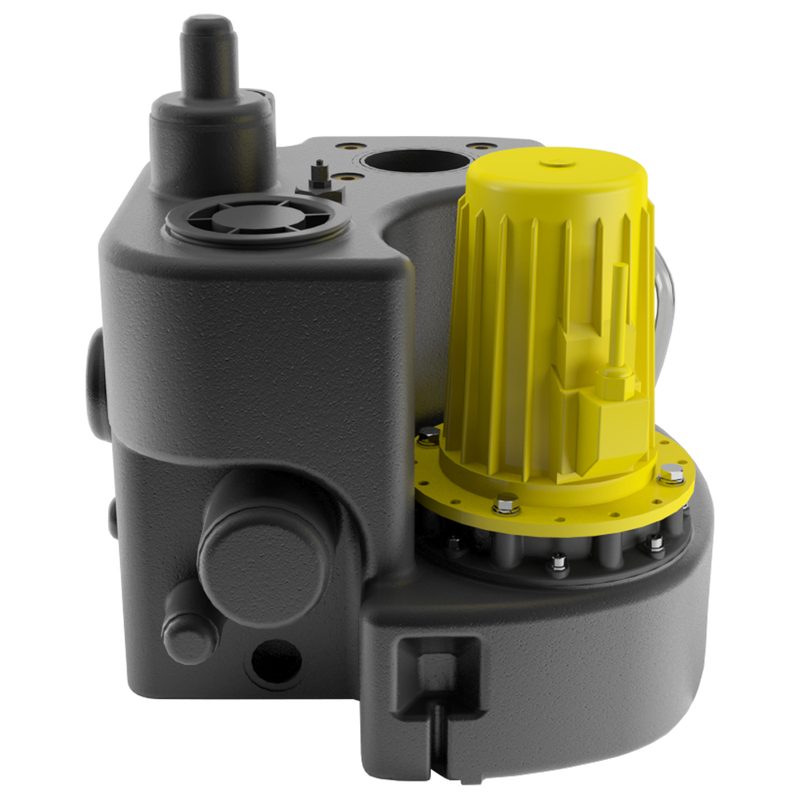

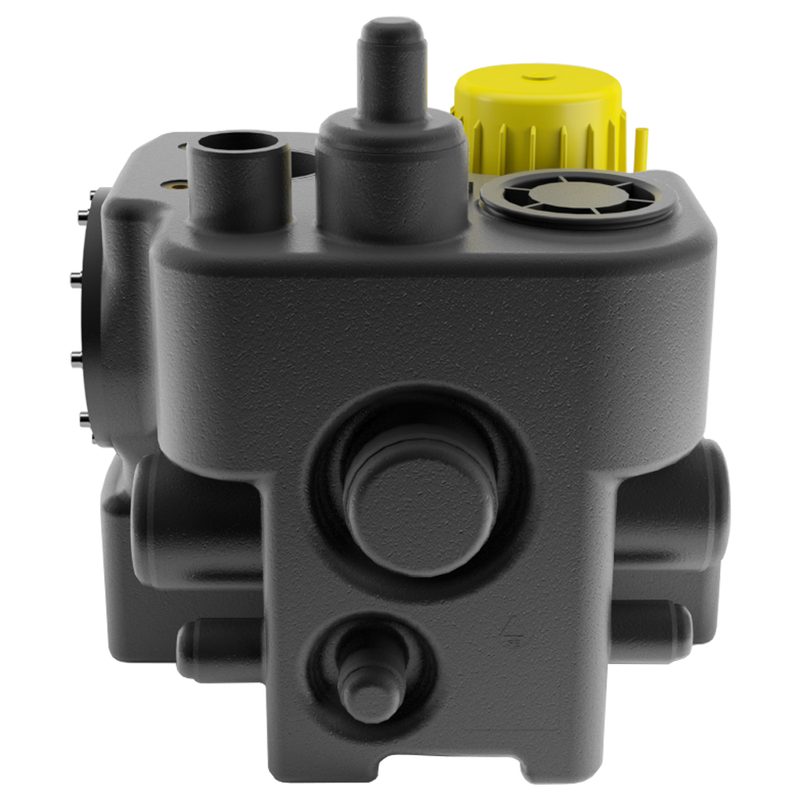

Station de relevage compacte pour les eaux usées domestiques d'un sous-sol ou d'une maison individuelle : WC, douche, lavabo, lave-linge. Cuve de 55 litres, pompe à roue vortex, commande pneumatique avec écran et alarme. Version monophasée 230 V, le modèle le plus courant.
Caractéristiques techniques
| Référence Relevia | RV-12265 |
|---|---|
| Modèle fabricant | 10428 |
| Alimentation | 230 V / 50 Hz, monophasé |
| Puissance absorbée P1 / utile P2 | 1,7 kW / 1,1 kW |
| Courant nominal | 7,6 A |
| Débit maximal | 41 m³/h |
| Hauteur de refoulement maximale | 8,1 m |
| Volume de la cuve | 55 litres |
| Passage libre (corps solides) | 50 mm |
| Arrivées | 3 × DN 100, 3 × DN 50, 1 × DN 50/100 |
| Raccord de refoulement | DN 100 |
| Ventilation | DN 70 (Ø 75 mm) |
| Fiche d'origine | Schuko (type F) |
| Dimensions (L × l × H) | 564 × 540 × 576 mm |
| Poids | 45 kg |
| Température max. du liquide | 55 °C |
| Indice de protection | IP 68 |
| Norme | EN 12050-1 |
Données du fabricant. Sous réserve de modifications techniques.
Contenu de la livraison
- Station montée : cuve PE 55 l, pompe et moteur, clapet anti-retour DN 100 intégré
- Câble moteur 3,5 m et tuyau pneumatique 5 m vers la commande
- Commande avec écran LCD, compteur d'heures et alarme (montage intérieur)
- Bride d'adaptation DN 100 pour la conduite de refoulement
- Raccords souples avec colliers pour refoulement et ventilation
- Visserie de fixation et notice d'utilisation du fabricant
Raccordement électrique
Commande livrée avec fiche Schuko. Nous joignons un adaptateur fixe pour prise suisse T13 (10 A). Protection : 16 A lent.
Pose
- Pose par un installateur sanitaire. La station se place hors sol, dans un local à l'abri du gel, sous le niveau de refoulement.
- Ventilation de la cuve par le toit, boucle de refoulement au-dessus du niveau de refoulement et vanne d'arrêt : à prévoir par l'installateur (EN 12056-4).
- Selon la commune, une autorisation est nécessaire pour modifier l'évacuation des eaux usées. Renseignez-vous auprès de votre commune avant la commande.
